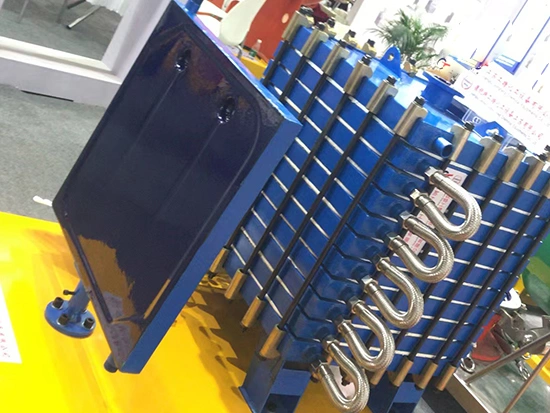

グラスライニング・プレート式熱交換器

腐食性媒体の凝縮・冷却用に使用される腐食に強いプレートコンデンサー

グラスライニング・プレート式熱交換器は、高腐食性流体の凝縮および冷却を目的として設計され、医薬、ファインケミカル、農薬、軽工業をはじめ幅広い分野で使用されています。食品用グレードのゴムガスケットを装着することで、食品加工工程への適用も可能です。

流路が狭く流速が高いため、熱伝達率が大幅に向上しています。プレート式熱交換器は複数の独立した金属板で構成されており、設置および分解が簡単です。万が一枚のプレートが壊れしても、システム全体に影響を与えることなく単体で交換可能なため、装置全体の寿命延長に貢献します。

• 高真空環境対応：グラスライニング・プレート式熱交換器は高真空蒸留・蒸発システムでの使用が可能です。圧力降下を減少させ、エナメルのひび割れや漏れなどの一般的な問題を防ぐのに役立ちます。
• 高い熱伝達効率：薄肉の金属板を使用することで、冷却水の流れが速くなり、全体の性能が向上します。六ポート分散設計により、流体を表面全体に均一に分布させ、同じ面積の標準コンデンサーと比較して熱伝達率を50％以上向上させています。さらに、滑らかなグラスライニング表面と改善された流動条件によりスケールの発生を抑制し、長期間にわたる安定した性能維持を可能にします。
• 優れたシール性能：各熱交換器には10mmのガスケットを装備しており、条件変化下での膨張・収縮が最小限に抑えられています。これにより、高圧運転および真空環境での信頼性の高いシールが可能です。
• 柔軟な適用性：プレートの追加または取り外しにより熱交換面積を調整可能なため、大規模な改造をすることなく、グラスライニングプレート熱交換器は大きな変更なしにさまざまなプロセス要件に適応できます。
