グラスライニング貯槽 | 縦型オープンタイプ

オーダーメイドグラスライニング貯槽（平型カバー付き）
グラスライニング貯槽（オープントップ仕様、液面計付き）
グラスライニング貯槽（支持脚およびクイックカップリング付き）
小型グラスライニング貯槽（オープントップ仕様、支持脚および耐水縁付き）

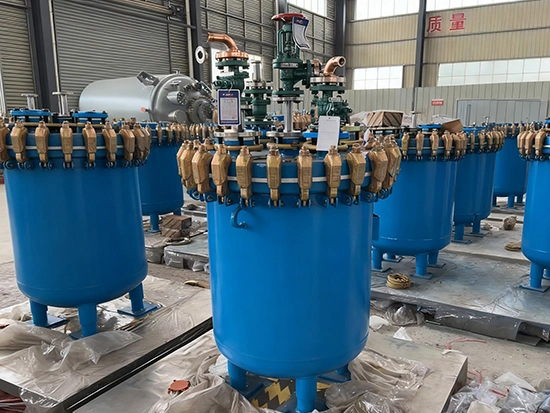

縦型グラスライニング貯槽、オープンタイプ

オープントップ仕様耐食性貯蔵容器グラスライニングタンク

オープンタイプのグラスライニング貯槽はタンク径に合わせた溶接ネックフランジが装備されています。鋼材の強度とグラスライニングの保護機能を兼ね備えて、滑らかな内面は貯蔵原料の品質保持を実現し、金属イオンによる汚染を防止するとともに、化学的・熱的安定性を確保します。さらに、洗浄やメンテナンスが容易であることも特長です。当社では、公称圧力は0.6MPaまで、容量は50L〜200,000L、使用媒体温度範囲は0〜150℃のグラスライニング貯槽の提供に対応しています。

見積もりの請求

当社のグラスライニングタンクは石油、化学、農薬、プラスチック、食品、染料、合成繊維、合成ゴムなどの幅広い産業分野で使用されており、多様な用途に対して安定した性能と長寿命を提供します。

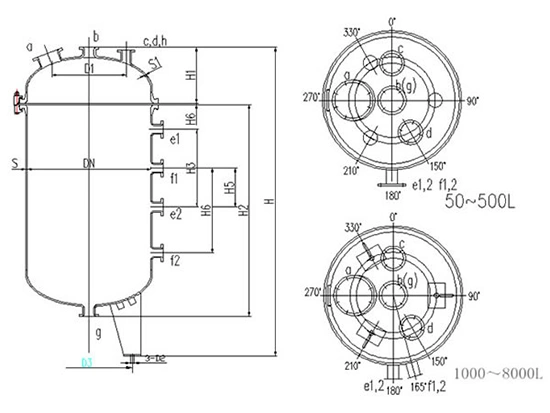

寸法図

オープン型グラスライニング貯槽の寸法

公称容量L	DN	D1	D2	D3	H	H1	H2	H3	H4	S	H5	H6
50	500	350	20	370	835	270	465	/	160	8	/	/
100	500	350	20	370	1020	265	655	/	160	8	/	/
200	600	360	20	420	1615	300	965	450	150	8	/	/
300	700	420	25	490	1567	345	1070	500	205	10	/	/
500	800	480	25	560	1950	385	1370	800	160	10	/	/
1000	1000	600	25	700	2450	430	1770	1000	200	12	/	/
1500	1300	780	30	950	2410	505	1625	800	170	14	/	/
2000	1300	780	25	950	2654	505	1970	1200	200	14	/	/
3000	1600	960	30	1200	2565	585	1815	1000	190	16	/	/
4000	1600	960	30	1200	3065	585	2315	1500	190	16	/	/
5000	1600	960	30	1200	3756	585	2784	1200	189	16	450	120
6300	1750	1200	30	1250	3625	625	2800	1200	190	18	450	120
8000	2000	1400	36	1500	3935	700	3020	1200	200	20	450	120

ノズル仕様 (mm)

公称容量 L	S	S1	S2	a	b	c	d	e1.2	f1.2	g	h
50	8	8	10	80	65	65	65	/	/	65	/
100	8	8	10	80	65	65	65	65	/	65	/
200	8	8	10	125	65	65	65	65	/	65	/
300	10	10	10	125	80	65	65	65	/	80	/
500	10	10	10	150	80	80	65	65	/	80	/
1000	12	12	12	150	80	80	80	65	/	80	/
1500	14	14	12	200	100	80	80	65	/	100	80
2000	14	14	12	300×400	100	80	80	65	/	100	80
3000	16	16	12	300×400	100	80	80	65	/	100	80
4000	16	16	12	300×400	100	80	80	65	/	100	80
5000	16	16	12	300×400	125	100	100	65	65	125	100
6300	18	18	20	300×400	125	100	100	65	65	125	100
8000	20	20	20	300×400	125	100	100	65	65	125	125

グラスライニング機器用部品も提供しております

グラスライニング装置に関するご相談はございますか？

当社は、化学・製薬・産業用途向けの耐食性グラスライニング反応器・貯蔵タンク・カスタムプロセス機器について、豊富な実績に基づく専門的な指導を提供します。
